СТАТЬЯ № 136 | Порог усталости: сколько циклов должно пройти, прежде чем ваш шарнир непрерывного действия выйдет из строя?
СТАТЬЯ № 136 | Порог усталости: сколько циклов должно пройти, прежде чем ваш шарнир непрерывного действия выйдет из строя?

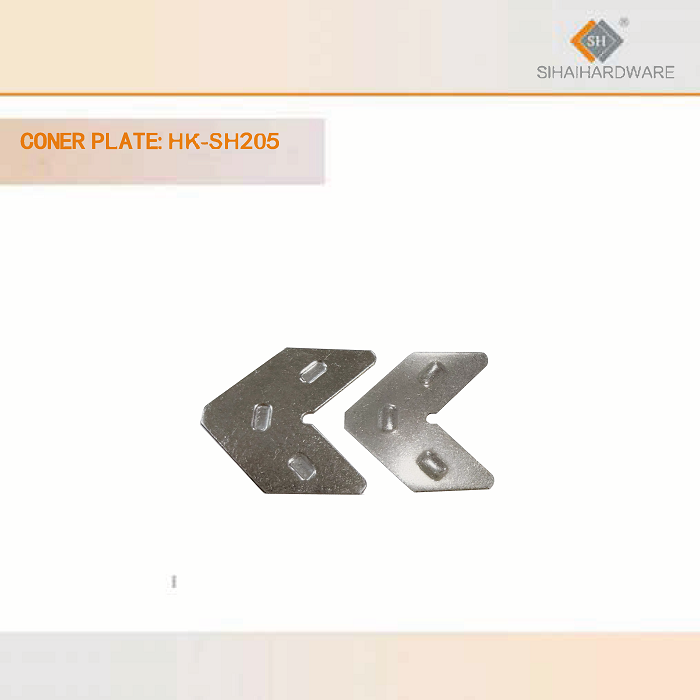

ОнУгловая скоба В архитектурной фурнитуре угловые распорки обычно ассоциируются со статическим усилением — жестким кронштейном, сопротивляющимся изгибу, сдвигу и кручению. Однако в автоматических дверях, входных группах с высокой проходимостью и промышленных люках доступа угловые распорки выдерживают циклические нагрузки, значительно превышающие статические расчетные значения. Каждый цикл открытия и закрытия вызывает колебания напряжений, которые со временем могут инициировать и распространять усталостные трещины. В отличие от видимой петли, которая сигнализирует об износе замедлением или шумом, угловая распорка под циклической нагрузкой накапливает невидимые усталостные повреждения до тех пор, пока не произойдет катастрофическое разрушение. Понимание того, сколько циклов могут выдержать эти компоненты, какие факторы ускоряют отказ и как конструкция влияет на усталостную долговечность, имеет важное значение для любого инженера, выбирающего фурнитуру для применений с высокой цикличностью.
Механизм усталости металлических кронштейнов
Усталостное разрушение вУгловая скобаПроцесс разрушения проходит три стадии: зарождение трещины, распространение трещины и окончательное разрушение. Зарождение трещины происходит в местах микроскопической концентрации напряжений — в корнях резьбы крепежных элементов, в краях угловых сварных швов, в острых углах пробитых отверстий или в дефектах поверхности, образовавшихся при формовке. В этих местах локальное напряжение может превышать предел текучести, даже если номинальное напряжение остается упругим. Каждый цикл нагружения вызывает локальную пластическую деформацию, накапливая полосы скольжения, которые образуют микротрещины длиной обычно от 0,01 до 0,1 миллиметра. На второй стадии эти трещины распространяются постепенно с каждым циклом, продвигаясь на микрометры за раз, в зависимости от диапазона коэффициента интенсивности напряжений на вершине трещины. На этой стадии трещины остаются незаметными при обычном визуальном осмотре. Окончательное разрушение происходит, когда оставшееся неповрежденное поперечное сечение больше не может выдерживать приложенную нагрузку, что приводит к внезапному хрупкому разрушению. Распорка, которая надежно функционировала в течение многих лет, может выйти из строя без предупреждения, как только усталостная трещина достигнет критического размера.
Концентрация стресса: фактор, инициирующий усталость.
ГеометрияУгловая скобаСтандартные распорки по своей природе создают условия для начала усталостного разрушения. Они имеют множество отверстий для крепежных элементов, каждое из которых представляет собой геометрический разрыв, где концентрируется напряжение. Для отверстия в пластине под одноосным растяжением теоретический коэффициент концентрации напряжения приближается к 3,0 — пиковое напряжение на краю отверстия втрое превышает номинальное напряжение. При комбинированном изгибе и осевой нагрузке в реальных условиях фактическая концентрация может превышать это значение из-за взаимодействия отверстий, близости краев и эксцентричных путей передачи нагрузки. Особенно разрушительны пробитые отверстия. Процесс пробивки оставляет шероховатую поверхность с микротрещинами и остаточными растягивающими напряжениями, которые создают множество мест для начала усталостного разрушения. Пробитые отверстия, хотя и более гладкие, все же сохраняют следы обработки, которые действуют как концентраторы напряжений. Разница в усталостной долговечности между распорками с пробитыми и просверленными отверстиями одинаковой геометрии может превышать трехкратное значение. В высококачественных конструкциях, устойчивых к усталости, используются отверстия, обработанные методом рассверливания или хонингования, со скошенными краями, которые все чаще изготавливаются с использованием процессов тонкой вырубки, обеспечивающих полностью срезанные кромки с минимальным остаточным напряжением.
Кривая SN и пределы выносливости
Усталостные характеристикиУгловая скобаХарактерной чертой является кривая SN — диапазон приложенного напряжения в зависимости от количества циклов до разрушения. Для сплавов железа, включая углеродистые и нержавеющие стали, кривая имеет отчетливый изгиб примерно на уровне от одного до десяти миллионов циклов. Ниже этого предела выносливости материал теоретически выдерживает бесконечное количество циклов при условии, что напряжение остается ниже 35–50 процентов от предельной прочности на растяжение для гладких образцов. Концентрация напряжений резко снижает этот порог. Стальная распорка с перфорированными отверстиями может демонстрировать эффективный предел выносливости всего 15–25 процентов от прочности на растяжение при испытании в сборе. Для алюминиевых угловых распорок — обычно из сплавов 6063-T5 или 6061-T6 для окон и навесных стен — ситуация принципиально иная. Алюминиевые сплавы не имеют истинного предела выносливости; их кривые SN продолжают снижаться после десяти миллионов циклов. Алюминиевая распорка под циклической нагрузкой в конечном итоге разрушится независимо от того, насколько низким было приложенное напряжение, хотя расчетный срок службы может все еще превышать срок службы здания при достаточно низких диапазонах напряжений.
Подсчет циклов в реальных условиях
Определение циклов обслуживания дляУгловая скобаЭто требует анализа конкретного применения. В оконных рамах жилых домов от двух до четырех циклов в день приводят к накоплению примерно 1500 циклов в год — что вполне соответствует режиму высокой цикличности, где проектирование с бесконечным сроком службы не представляет сложности. В автоматических входных дверях коммерческих зданий от 200 до 500 циклов в день приводят к накоплению от 70 000 до 180 000 циклов в год. За двадцать лет это достигает от двух до четырех миллионов циклов — переходный период, когда учет пределов износостойкости становится критически важным. В промышленных люках доступа, работающих в три смены, количество циклов в день может превышать 2000, что приводит к накоплению более 700 000 циклов в год и более десяти миллионов за весь срок службы. При такой интенсивности даже стальные компоненты, работающие ниже своего теоретического предела износостойкости, могут выйти из строя из-за случайных перегрузок — порывов ветра, смещения дверей или ударов от оборудования — которые создают диапазоны напряжений, превышающие предел, лишь для небольшой части общего числа циклов.
Стратегии проектирования для увеличения срока службы при усталостных нагрузках
Продление срока службы при усталостных нагрузках начинается со снижения концентрации напряжений в...Угловой кронштейниЗамена пробитых отверстий на просверленные и развернутые, или использование отверстий с тонкой заготовкой, снижает коэффициент концентрации напряжений в уязвимых местах. Большие радиусы скругления во внутренних углах — вместо резких 90-градусных переходов — распределяют напряжения более равномерно. В сварных соединениях послесварочная обработка, такая как шлифовка или иглоукалывание, создает остаточные сжимающие напряжения, которые противодействуют растягивающим напряжениям, вызывающим распространение трещин. Выбор материала играет не менее важную роль. Для высокоцикловых применений использование стали с определенным пределом выносливости обеспечивает присущую ей усталостную прочность по сравнению с алюминием. Там, где алюминий необходим из-за коррозионной стойкости или соображений веса, 6061-T6 обеспечивает примерно на 15–20 процентов более высокую усталостную прочность, чем 6063-T5. Спецификация крепежных элементов также имеет значение: предварительно нагруженные болты, создающие трение между распоркой и соединяемыми элементами, уменьшают диапазон напряжений, испытываемых самой распоркой, поскольку часть нагрузки передается за счет трения, а не через поперечное сечение распорки, потенциально удваивая эффективный срок службы при усталости.
Проверка и замена триггеров
Для существующих установок, гдеУгловая скобаУсталостное разрушение влечет за собой серьезные последствия — опоры потолочного остекления, соединения защитных барьеров, несущие конструкции в сейсмически активных зонах — поэтому систематический осмотр крайне необходим. Визуальный осмотр позволяет обнаружить усталостные трещины, когда их длина достигает 2–5 миллиметров, хотя оставшийся срок службы может быть коротким. Капиллярный и магнитопорошковый контроль обеспечивают более высокую чувствительность, обнаруживая трещины размером всего 0,5 миллиметра. Для ответственных применений периодическая замена через заранее определенные интервалы, основанные на расчетном накоплении циклов, обеспечивает наивысшую гарантию. Интервал замены должен основываться на консервативных оценках суточных циклов, расчетных кривых усталости с соответствующими коэффициентами безопасности и учитывать последствия отказа. Конструкция, отказ которой приведет к обрушению стеклянной панели, требует замены при достижении одной десятой или менее расчетного минимального срока службы при усталости.
Заключение
Вопрос о том, сколько циклов...Угловая скобаНа вопрос о том, как долго конструкция выдерживает нагрузку до разрушения, нет однозначного ответа — это зависит от материала, метода изготовления, геометрии концентрации напряжений, условий нагружения и окружающей среды. Хорошо спроектированная стальная распорка с правильно обработанными отверстиями, работающая ниже предела своей выносливости, может практически обеспечить бесконечный срок службы при усталостных нагрузках. Тот же компонент с перфорированными отверстиями, подверженный случайным перегрузкам или изготовленный из алюминия без истинного предела выносливости, имеет конечный и поддающийся расчету срок службы при усталостных нагрузках. Для инженера-проектировщика ключевым моментом является понимание того, что угловая распорка — это не просто статическая скоба, а динамически нагруженный конструктивный элемент, усталостная прочность которого требует оценки с той же тщательностью, что и любой элемент, подвергающийся циклическим нагрузкам. Технические условия должны касаться качества изготовления отверстий и сварных швов, марки материала и, где это уместно, определенного интервала замены.
