СТАТЬЯ № 160 | Что такое скрытая оконная петля? Петля, которая скрыта внутри рамы.
СТАТЬЯ № 160 | Что такое скрытая оконная петля? Петля, которая скрыта внутри рамы.
Когда распашное окно открывается, петли большинства окон хорошо видны. Они располагаются на поверхности рамы и створки, их металлические пластины и головки винтов выставлены напоказ.Скрытые оконные петлиОни используют другой подход. Их конструкция позволяет им полностью скрываться внутри профиля рамы при закрытии окна, не оставляя ничего видимым ни изнутри, ни снаружи. Такая скрытая установка — это не просто эстетическое предпочтение, она меняет то, как петля воспринимает нагрузку, как окно герметизируется от непогоды и как фурнитура защищена от воздействия окружающей среды.
Где находится петля

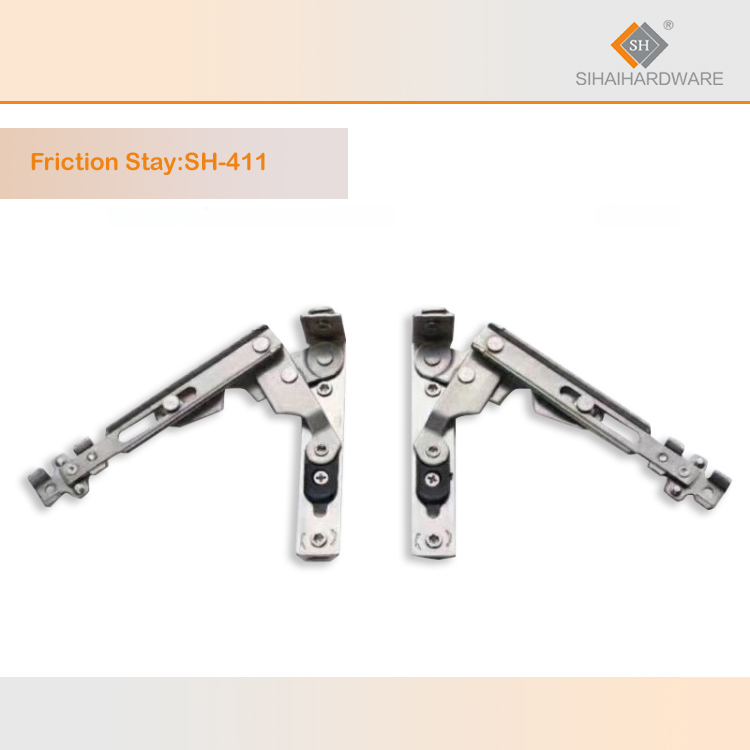

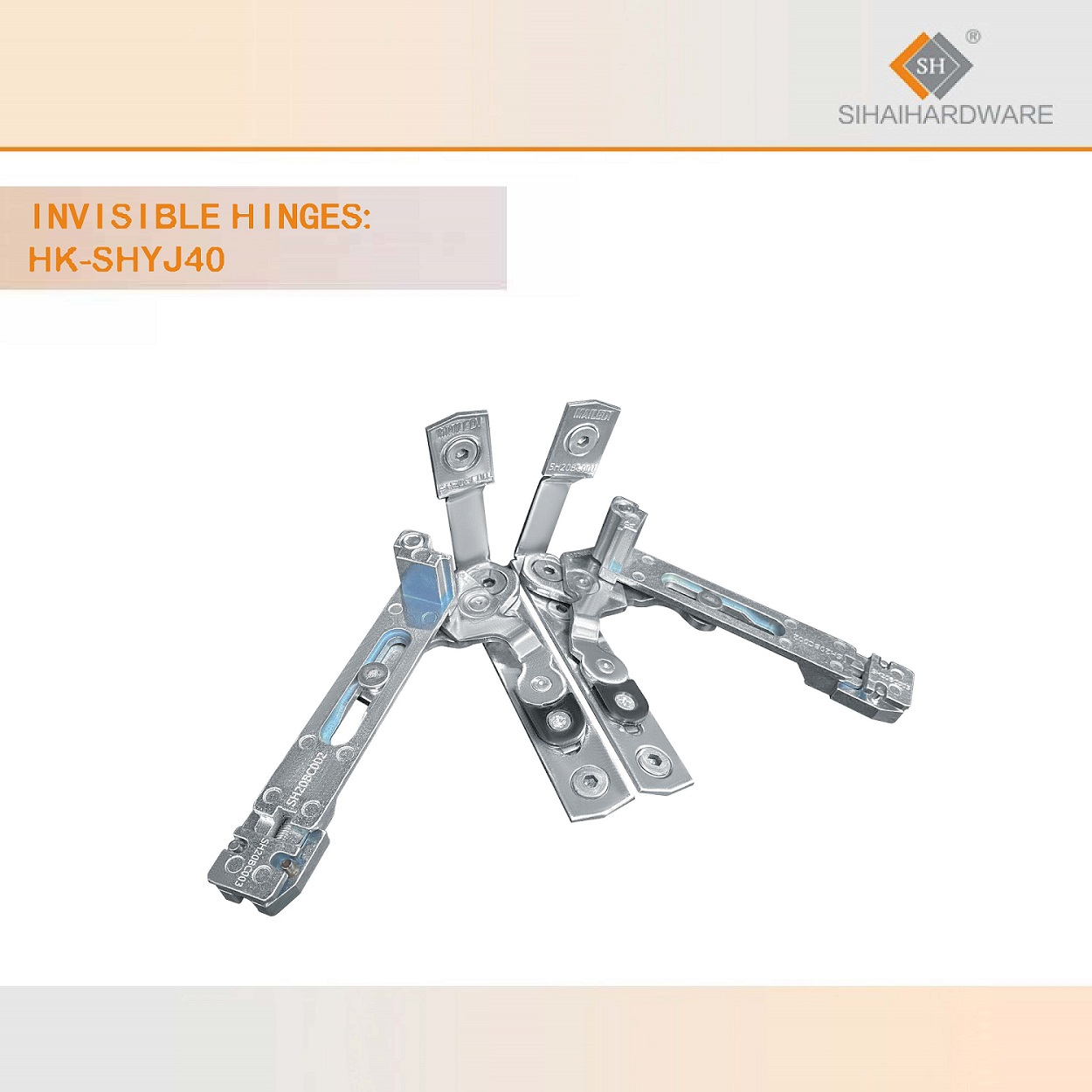

Аскрытая оконная петляПетля полностью располагается в узком канале между створкой и неподвижной рамой. Когда окно закрыто, петля складывается в эту полость, скрываясь за перекрывающимся профилем створки. Направляющая крепится внутри обработанного паза или экструдированного канала в раме, а не на видимой поверхности. Механизм рычага соединяется с краем створки или с кронштейном, утопленным в профиль створки. Ничто не выступает за плоскость рамы. Это принципиально отличается от поверхностного фрикционного фиксатора, который крепится болтами к внутренней поверхности рамы и остается видимым независимо от того, открыто окно или закрыто. Скрытая конструкция требует точного соответствия размеров петли и геометрии профиля рамы — петля должна помещаться в доступную полость, не мешая дренажным каналам, уплотнителям или самому стеклопакету.
Как работает схема загрузки
Траектория передачи нагрузки вскрытая оконная петляВ отличие от накладных петель, в накладных петлях нагрузка передается на раму через крепежные элементы, нагруженные преимущественно сдвигом и растяжением. Крепежные элементы доступны и видны. Скрытая петля передает нагрузку глубже в профиль рамы. Направляющая обычно крепится в пазу, обеспечивающем механическую блокировку, а также винтовое крепление. Вес створки распределяется вдоль направляющей и по стенкам профиля рамы. Такая более глубокая передача нагрузки может быть выгодна для тяжелых створок, поскольку она задействует большую часть конструкции рамы. Однако это также означает, что рама должна быть специально спроектирована или изготовлена для установки скрытой петли. Оконная рама, изготовленная без правильной внутренней геометрии, не может быть модернизирована с помощью скрытых петель без существенных изменений.
Преимущества герметизации
Один из самых убедительных функциональных аргументов в пользускрытые оконные петлиРечь идёт о герметизации от непогоды. Накладная петля создаёт зазор в уплотнителе в месте соединения рамы и створки. Уплотнитель должен быть либо вырезан вокруг петли, либо сжат под ней, создавая потенциальное место протечки. Скрытая петля, спрятанная внутри полости рамы, позволяет уплотнителю непрерывно проходить по всему периметру створки. Такая непрерывная герметизация повышает устойчивость к проникновению воздуха и воды, поэтому скрытые петли часто выбирают для высокоэффективных зданий, прибрежных сооружений и проектов, ориентированных на строгие стандарты энергоэффективности. Сама петля также выигрывает от своего скрытого расположения. Защищённая от прямого дождя, ультрафиолетового излучения и загрязнений из воздуха, скрытая петля, как правило, подвергается меньшему воздействию окружающей среды в течение срока службы, чем её открытый накладной аналог.
Сложность установки
Установкаскрытые оконные петлиТребование большей точности, чем у накладных петель. Направляющая должна быть точно расположена в пазу рамы, с допусками на выравнивание, как правило, менее одного миллиметра. Кронштейн створки должен быть выфрезерован или обработан на станке в профиле створки на точно заданную глубину и угол. Любое смещение, которое допустимо для накладной петли — где установщик может просто отрегулировать положение винтов — становится функциональной проблемой при скрытой установке, где петля не имеет места для смещения. Это требование точности влияет как на заводское изготовление, так и на установку на месте. Многие производители окон обрабатывают пазы для петель на этапе резки и обработки профиля, используя оборудование с компьютерным управлением, которое обеспечивает повторяемую точность. Установка скрытых петель на месте в существующие рамы значительно сложнее и часто нецелесообразна без специализированного инструмента.
Чистый визуальный результат
Визуальная разница между шарниром, установленным на поверхности, искрытые оконные петлиЭто эффектно. Окно, оснащенное скрытыми петлями, представляет собой непрерывную линию рамы и створки, без видимой фурнитуры, нарушающей обзор. Такой минималистичный вид соответствует современным архитектурным предпочтениям в отношении чистых, не загроможденных фасадов. В элитных жилых и коммерческих проектах, где каждая видимая деталь тщательно прорабатывается, отсутствие видимой фурнитуры петель позволяет сосредоточиться на остеклении и виде из окна. Скрытые петли также устраняют распространенную проблему обслуживания: скопление краски на видимых петлях, которое происходит при покраске оконных рам после установки фурнитуры. Отсутствие открытой поверхности петель, которую нужно обводить краской или которая может случайно заклинить, упрощает как первоначальную отделку, так и перекраску.
Последствия для безопасности
Скрытые оконные петлиОни обладают существенным преимуществом в плане безопасности по сравнению с конструкциями, устанавливаемыми на поверхность. Открытая петля на распашном окне, открывающемся наружу, обеспечивает доступ к головкам винтов и видимую точку поворота. Целеустремленный злоумышленник может повредить эти открытые крепежные элементы или попытаться выбить штифт петли. Скрытая петля, утопленная в полость рамы и не имеющая видимых крепежных элементов в закрытом состоянии, устраняет эту уязвимость. Доступ к петле невозможен без предварительного взлома окна или нанесения видимых повреждений раме. Для окон первого этажа и доступных проемов верхних этажей эта дополнительная безопасность может быть важным фактором при выборе фурнитуры, особенно в проектах, где видимая защитная фурнитура, такая как запирающие ручки или дополнительные болты, считается эстетически нежелательной.
Вопросы технического обслуживания
Аскрытая оконная петляПетли, требующие обслуживания, представляют собой иную проблему, чем открытые петли. Накладные петли можно очистить, смазать и при необходимости заменить, получив к ним относительно простой доступ. Скрытые петли, утопленные в полость рамы, требуют снятия створки для полного доступа к механизму. Это затрудняет регулярную смазку, хотя высококачественные скрытые петли, как правило, смазываются на заводе и герметизируются на весь срок службы. Если скрытая петля выходит из строя и требует замены, ремонт более сложен, чем в случае с накладной петлей. Однако защищенная среда внутри полости рамы означает, что хорошо изготовленные скрытые петли часто служат дольше, чем их открытые аналоги, требуя менее частого вмешательства в течение всего срока службы окна.
Заключение
Скрытые оконные петлиЭто принципиально иная философия дизайна по сравнению с накладными петлями. Если для накладных петель видимость является необходимым следствием функциональности, то для скрытых петель невидимость рассматривается как требование дизайна, равное по важности несущей способности и долговечности. Достижение этой невидимости требует более жестких производственных допусков, более сложной подготовки рамы и большей осторожности при установке. Взамен скрытая конструкция обеспечивает непрерывную герметизацию от атмосферных воздействий, повышенную устойчивость к воздействию окружающей среды, присущие ей преимущества в плане безопасности и чистый визуальный вид, который все чаще требуется в современной архитектуре. Петля, скрытая внутри рамы, — это не просто петля, которую убрали из поля зрения. Это петля, которая была переосмыслена с нуля, и скрытность интегрирована в каждый аспект ее конструкции.
